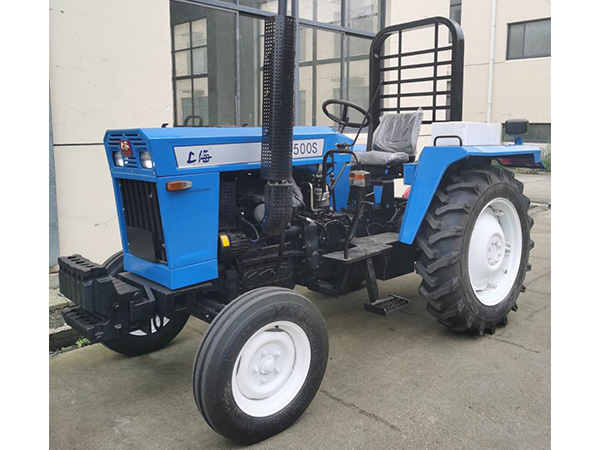

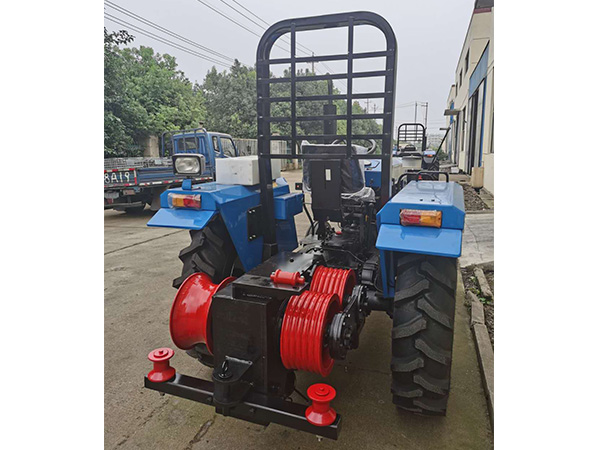

本公司研制生產的TGC—50型拖拉機工程車，適用于輸電線路施工中的立桿放線、牽引吊裝、運輸等作業，工程車選用上海牌SH—500S拖拉機改制,此款拖拉機為國三標準，可上牌。
用戶在使用工程車前需詳細閱讀拖拉機和工程車使用說明書，不得違章操作和超負荷使用。
操作方法：
一、 行走操作方法：
㈠、發動柴油機，將柴油機處于怠速狀態，壓緊離合器，將變速排檔進入低速檔，然后將離合器處于半聯動，扳動右側操縱桿，向后方扳動至《行走》位，使行走齒輪嚙合到位。
㈡、將左側手柄向后方扳動至《同》的位置。
㈢、松動離合器即可行走、換檔。
二、牽引操作方法：
㈠、將拖拉機右側手柄向前方扳至《絞磨》位置。
㈡、將左側手柄向前扳至《直》位，使絞磨減速箱接上動力。
㈢、更換排檔手柄，選擇速度。
㈣、將拖拉機前橋兩側拉環處及后橋箱體連接板下側卸扣處向前拉上地拉線，固定拖拉機。
㈤、將牽引鋼繩從拖拉機減速箱上面繞入單或雙卷筒處，纏繞圈數為5—6圈，最后鋼繩從下引出，尾繩根據牽引力量大小用人向后拉住。鋼繩纏繞卷筒必須做到“上進下出”。
㈥、發動拖拉機穩定在怠速狀態，使用拖拉機調速手柄進行牽引調速換檔、倒檔操作，即可進行牽引作業。
㈦、施工時，制動磨芯時，用腳踩“離合器”即可。
㈧、鋼繩進入工程車必須做到從拖拉機后面“后進后出”。
㈨、雙卷筒牽引機，鋼繩不可只纏繞一只卷筒，需兩只卷筒一起纏繞使用。
三、技術參數：
型 號 | TGC—50 | |||||||||
變速檔位 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 倒1 | 倒2 |
額定牽引力（KN） | 50 | 40 | 40 | 30 | 20 | 20 | 15 | 10 |
|
|
牽引速度（m/min） | 6 | 10 | 14.5 | 19 | 24 | 40 | 58 | 76 | 7 | 25 |
原動機 | (SH—500S拖拉機) | |||||||||
重量（Kg） | 2200 | |||||||||
四、注意事項：
㈠、操作工程車時，嚴禁超負荷使用。
㈡、應根據工作要求選擇檔位，起重時應用低速檔位1—3檔，嚴禁使用高速檔。
㈢、工程車需經常上油保養，檢查各部位是否正常，以免產生事故。
